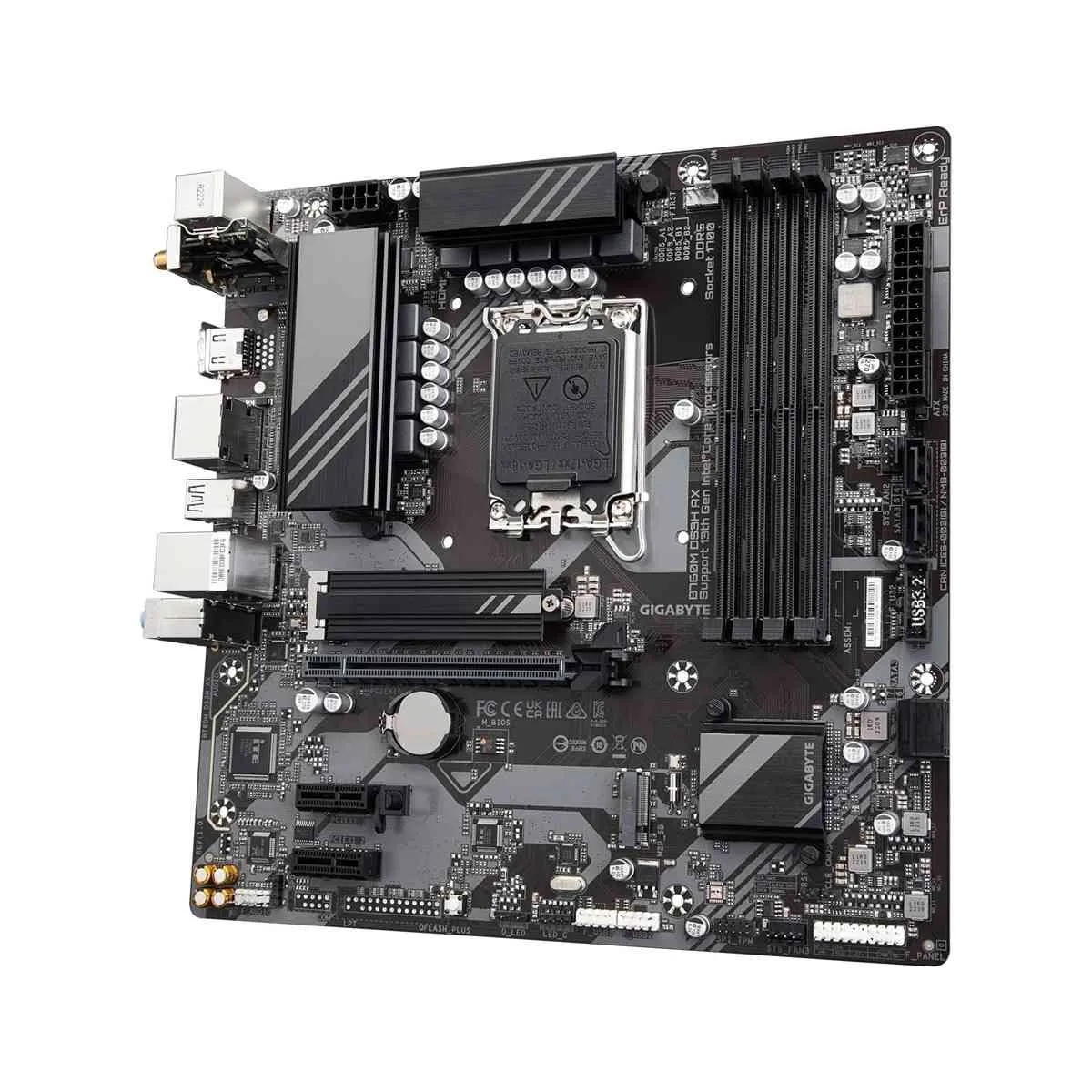

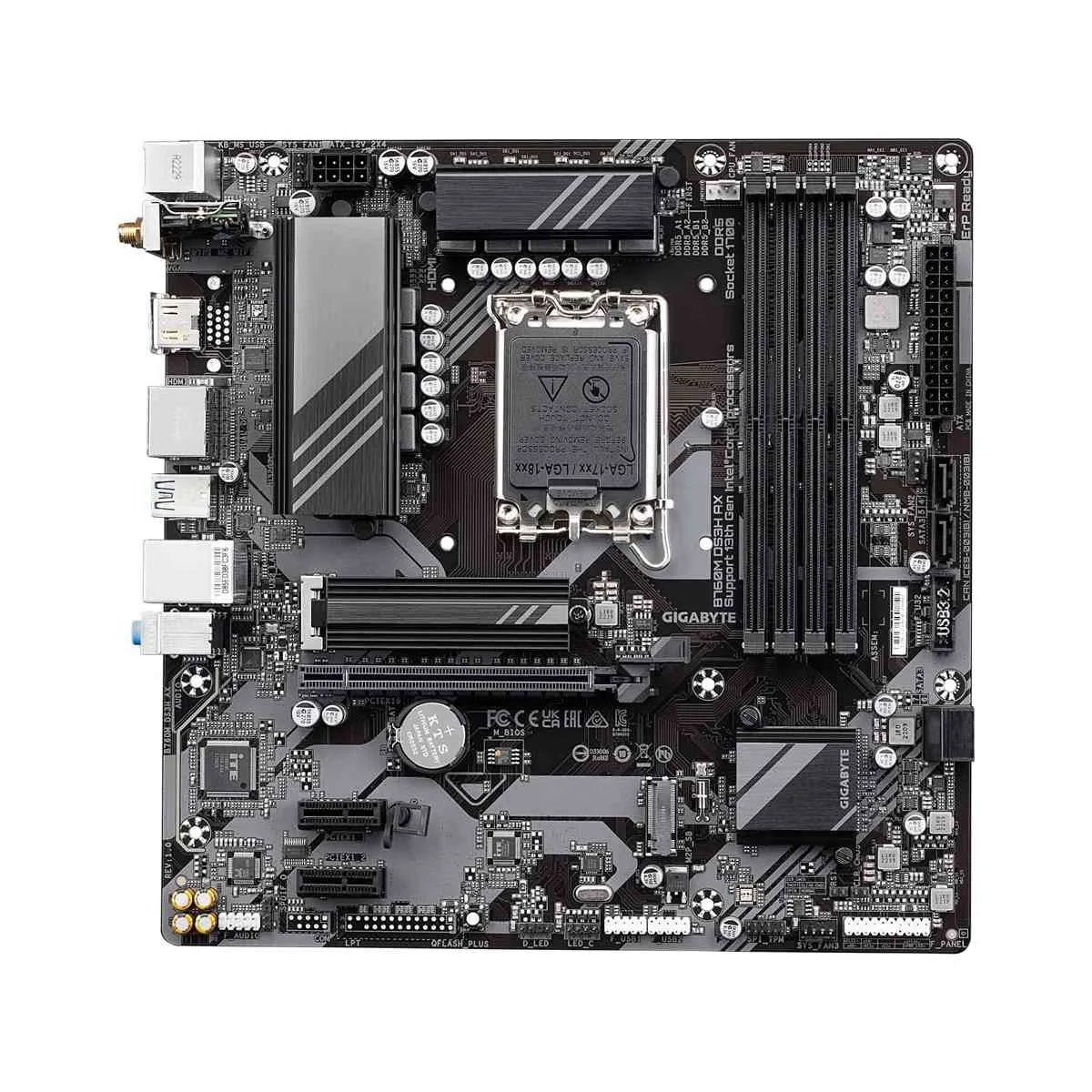

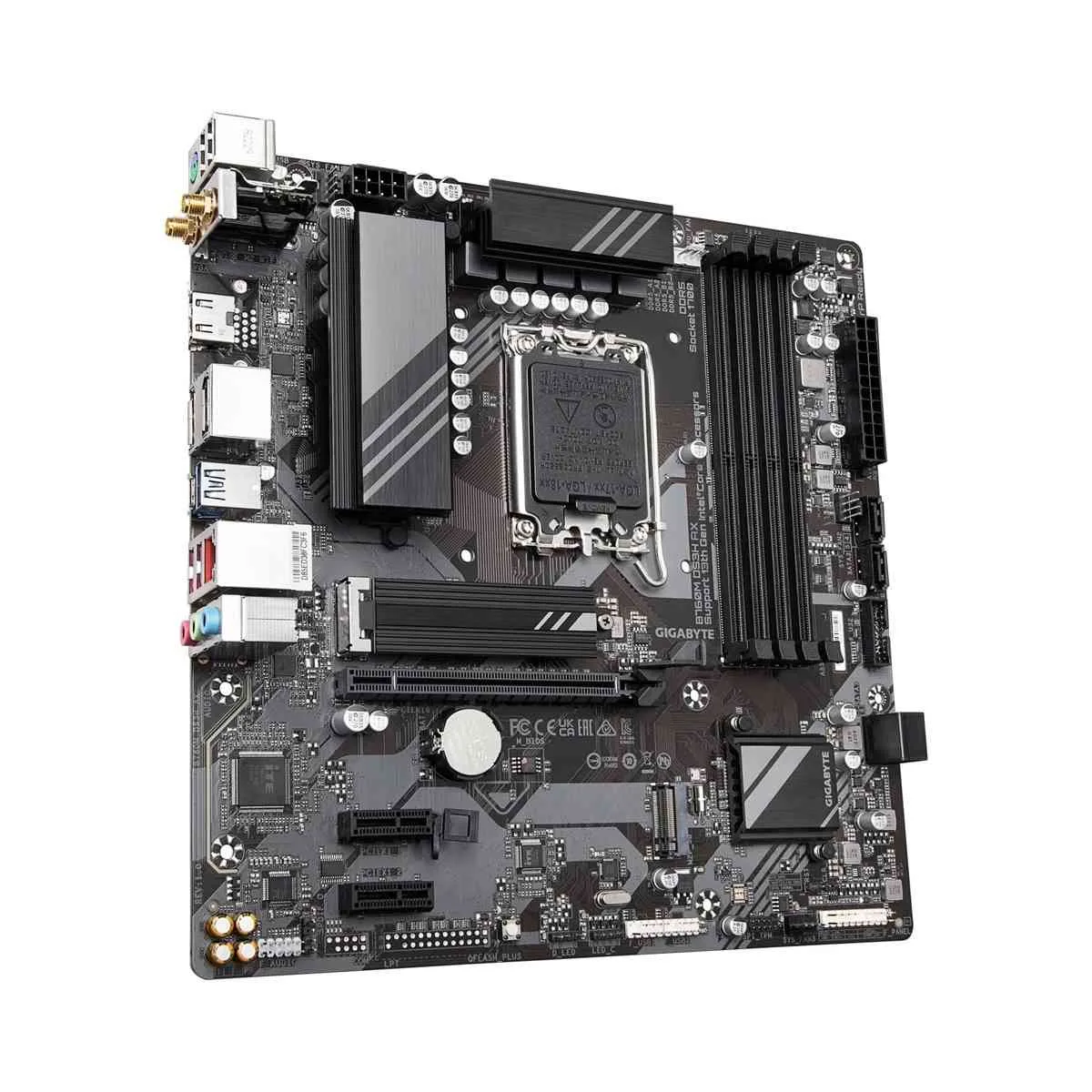

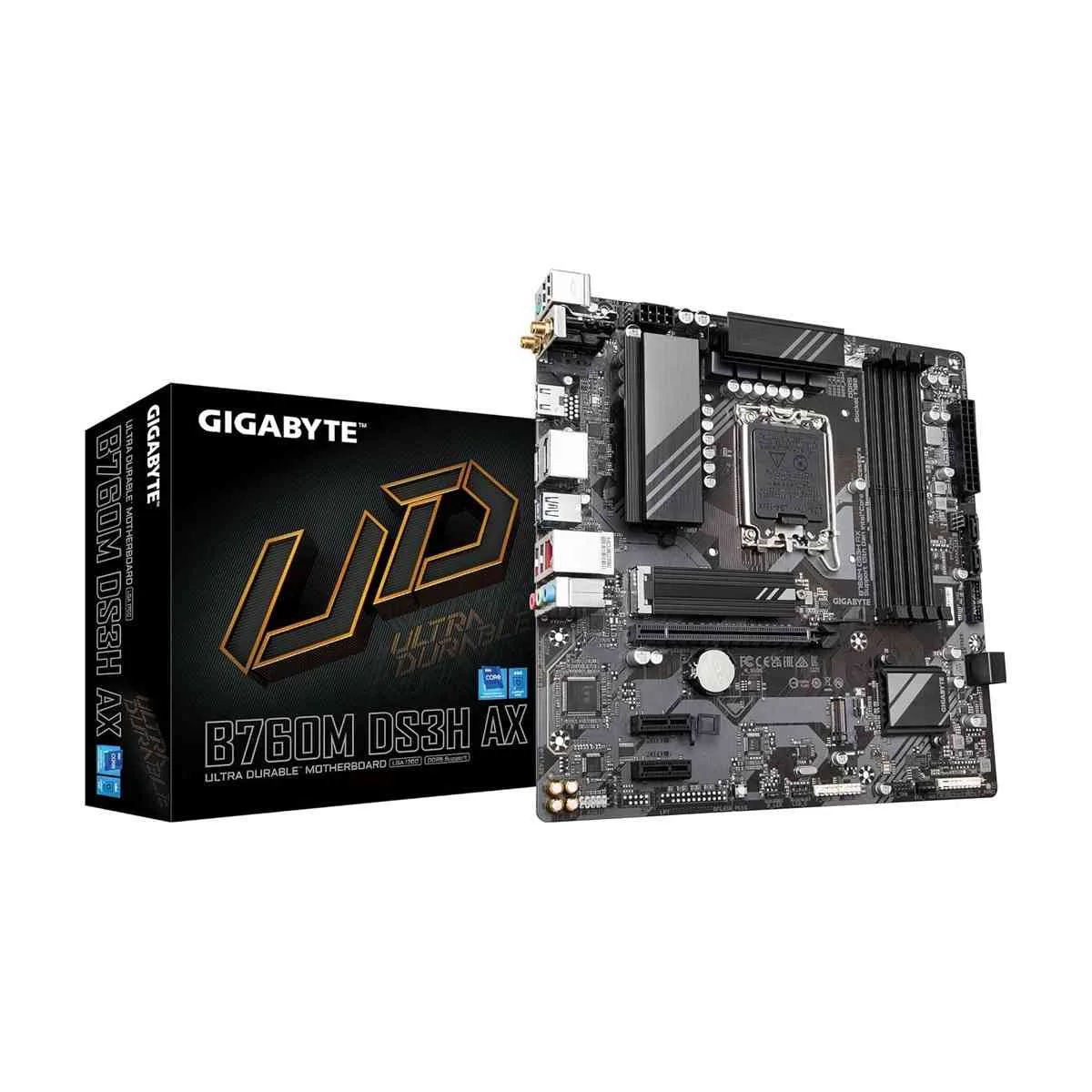

لوحة أم جيجابايت إنتل B760M DS3H 1.3 AX WIFI DDR5

المواصفات الرئيسية

• رقم الموديلGigaByte Intel B760M DS3H 1.3 AX WIFI DDR5 MotherBoardرقم الجزءB760M DS3H AX 1.3شريحة التحكمIntel® B760 Express Chipsetشكل الهيكلشكل الهيكل Micro ATX; 24.4cm x 24.4cmتوافق المقبسمقبس LGA1700: دعم للجيل 14 و 13 و 12 من معالجات Intel® Core™ و Pentium® Gold و Celeron® ذاكرة L3 تختلف حسب
• المعالجLANشريحة LAN من Realtek® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)وحدة
• الاتصال اللاسلكيAMD Wi-Fi 6E RZ608 (MT7921K) (لإصدار PCB 1.0) WIFI a, b, g, n, ac, ax، يدعم نطاقات تردد الحامل 2.4/5/6 GHz BLUETOOTH 5.2 دعم لمعيار 11ax 80MHz اللاسلكي وسرعة بيانات تصل إلى 1.2 Gbps Intel® Wi-Fi 6E AX210 (لإصدار PCB 1.1) WIFI a, b, g, n, ac, ax، يدعم نطاقات تردد الحامل 2.4/5/6 GHz BLUETOOTH 5.3 دعم لمعيار 11ax 160MHz اللاسلكي وسرعة بيانات تصل إلى 2.4 Gbps Intel® Wi-Fi 6E AX211 (لإصدار PCB 1.2) WIFI a, b, g, n, ac, ax، يدعم نطاقات تردد الحامل 2.4/5/6 GHz BLUETOOTH 5.3 دعم لمعيار 11ax 160MHz اللاسلكي وسرعة بيانات تصل إلى 2.4 Gbps Realtek® Wi-Fi 6E RTL8852CE (لإصدار PCB 1.3) WIFI a, b, g, n, ac, ax، يدعم نطاقات تردد الحامل 2.4/5/6 GHz BLUETOOTH 5.3 دعم لمعيار 11ax 160MHz اللاسلكي وسرعة بيانات تصل إلى 2.4 Gbps (قد تختلف سرعة البيانات الفعلية حسب البيئة والمعدات.)الرسومياتمعالج الرسوميات المدمج - دعم Intel® HD
• Graphics: 1 x منفذ HDMI، يدعم دقة قصوى تبلغ 4096x2160@60 Hz * دعم لإصدار HDMI 2.1 و HDCP 2.3. ** دعم المنافذ المتوافقة مع HDMI 2.1 TMDS. 1 x DisplayPort، يدعم دقة قصوى تبلغ 4096x2304@60 Hz * دعم لإصدار DisplayPort 1.2 و HDCP 2.3 1 x DisplayPort، يدعم دقة قصوى تبلغ 4096x2304@60 Hz * دعم لإصدار DisplayPort 1.2. (قد تختلف مواصفات الرسوميات حسب دعم
• المعالج.) دعم لعرض ثلاثي في نفس الوقت
• الذاكرةدعم DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s وحدات
• الذاكرة 4 x فتحات DDR5 DIMM تدعم حتى 256 GB (سعة DIMM واحدة 64 GB) من ذاكرة النظام بنية ذاكرة ثنائية القناة دعم لوحدات
• الذاكرة ECC Un-buffered DIMM 1Rx8/2Rx8 (تعمل في وضع غير ECC) دعم لوحدات
• الذاكرة غير ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 دعم لوحدات
• الذاكرة Extreme
• Memory Profile (XMP)توافق
• المعالج: 1 x موصل M.2 (مقبس 3، مفتاح M، نوع 2280 دعم SSD PCIe 4.0 x4/x2) (M2A_CPU) شريحة التحكم: 1 x موصل M.2 (مقبس 3، مفتاح M، نوع 2280 دعم SSD PCIe 4.0 x4/x2) (M2P_SB) 4 x موصلات SATA 6Gb/s دعم RAID 0 و RAID 1 و RAID 5 و RAID 10 لأجهزة

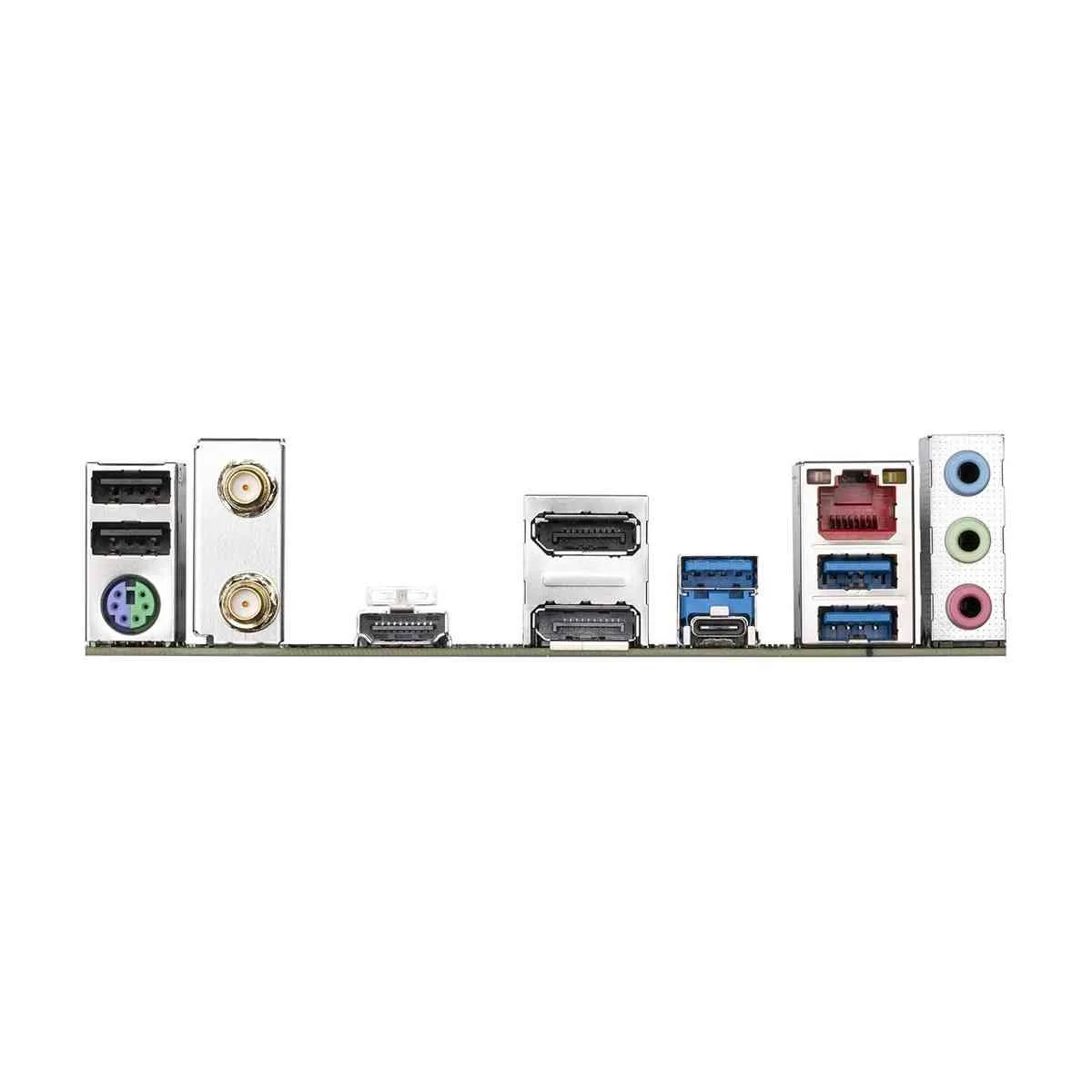

• التخزين SATAمنافذ I/O في اللوحة الخلفية2 x منافذ USB 2.0/1.1 1 x منفذ PS/2 للوحة المفاتيح/الفأرة 2 x موصلات هوائي SMA (2T2R) 1 x منفذ HDMI 2 x DisplayPorts 3 x منافذ USB 3.2 Gen 1 1 x منفذ USB Type-C®، مع دعم USB 3.2 Gen 2 1 x منفذ RJ-45 3 x موصلات صوتيةمنافذ USBشريحة التحكم: 1 x منفذ USB Type-C® في اللوحة الخلفية، مع دعم USB 3.2 Gen 2 5 x منافذ USB 3.2 Gen 1 (3 منافذ في اللوحة الخلفية، 2 منافذ متاحة من خلال رأس USB الداخلي) 2 x منافذ USB 2.0/1.1 في اللوحة الخلفية شريحة التحكم + 2 محاور USB 2.0: 4 x منافذ USB 2.0/1.1 متاحة من خلال رؤوس USB الداخليةفتحات التوسيع
• المعالج: 1 x فتحة PCI Express x16، تدعم PCIe 4.0 وتعمل عند x16 * فتحة PCIEX16 يمكن أن تدعم فقط بطاقة رسومات أو SSD NVMe. شريحة التحكم: 2 x فتحات PCI Express x1، تدعم PCIe 3.0 وتعمل عند x1الصوتشريحة صوت Realtek® CODEC صوت عالي الدقة 2/4/5.1/7.1 قناة * يمكنك تغيير وظيفة موصل الصوت باستخدام برنامج الصوت. لتكوين صوت 7.1 قناة، الوصول إلى برنامج الصوت لإعدادات الصوت. دعم S/PDIF Outموصلات I/O الداخلية1 x موصل الطاقة الرئيسي ATX 24-pin 1 x موصل الطاقة ATX 12V 8-pin 1 x رأس مروحة
