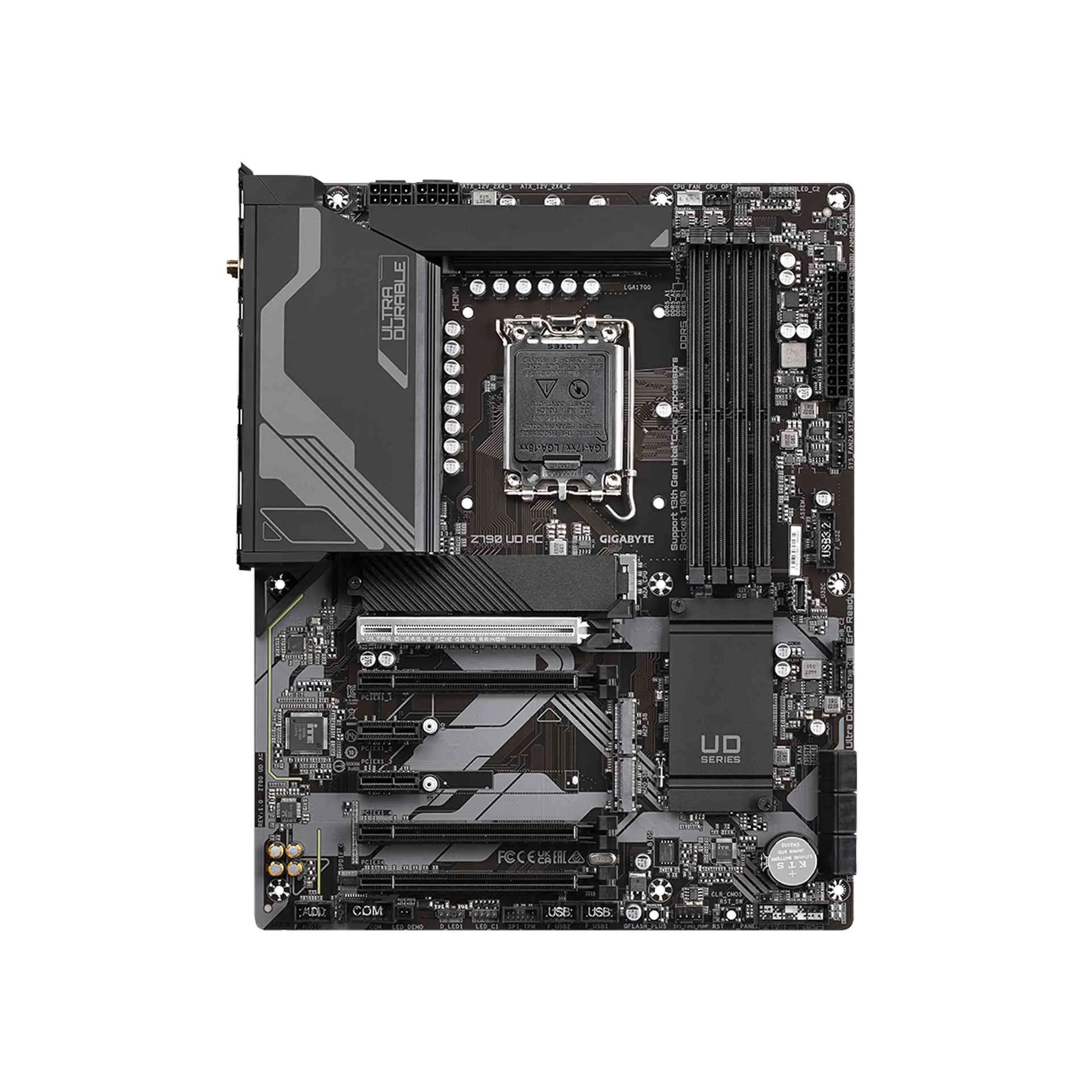

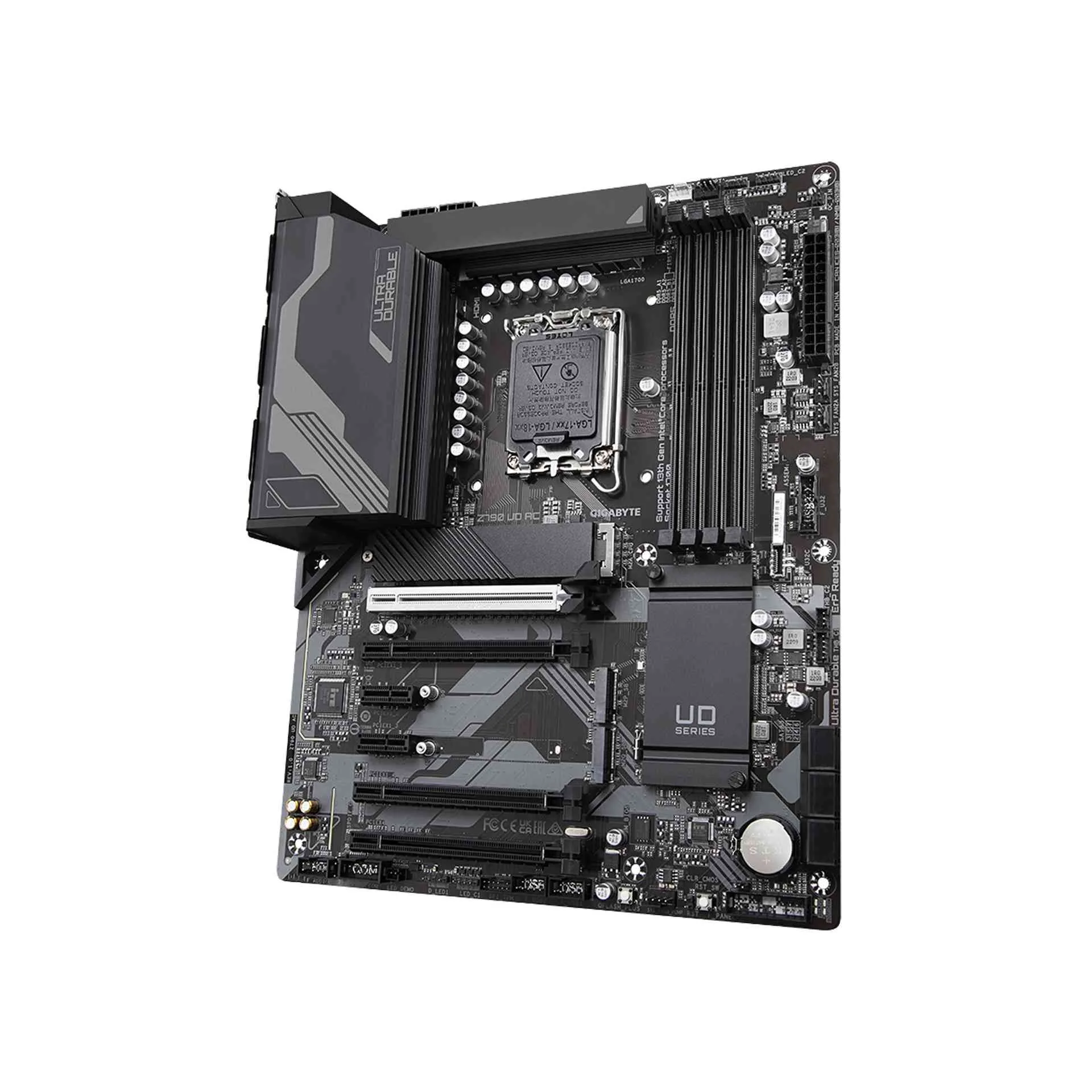

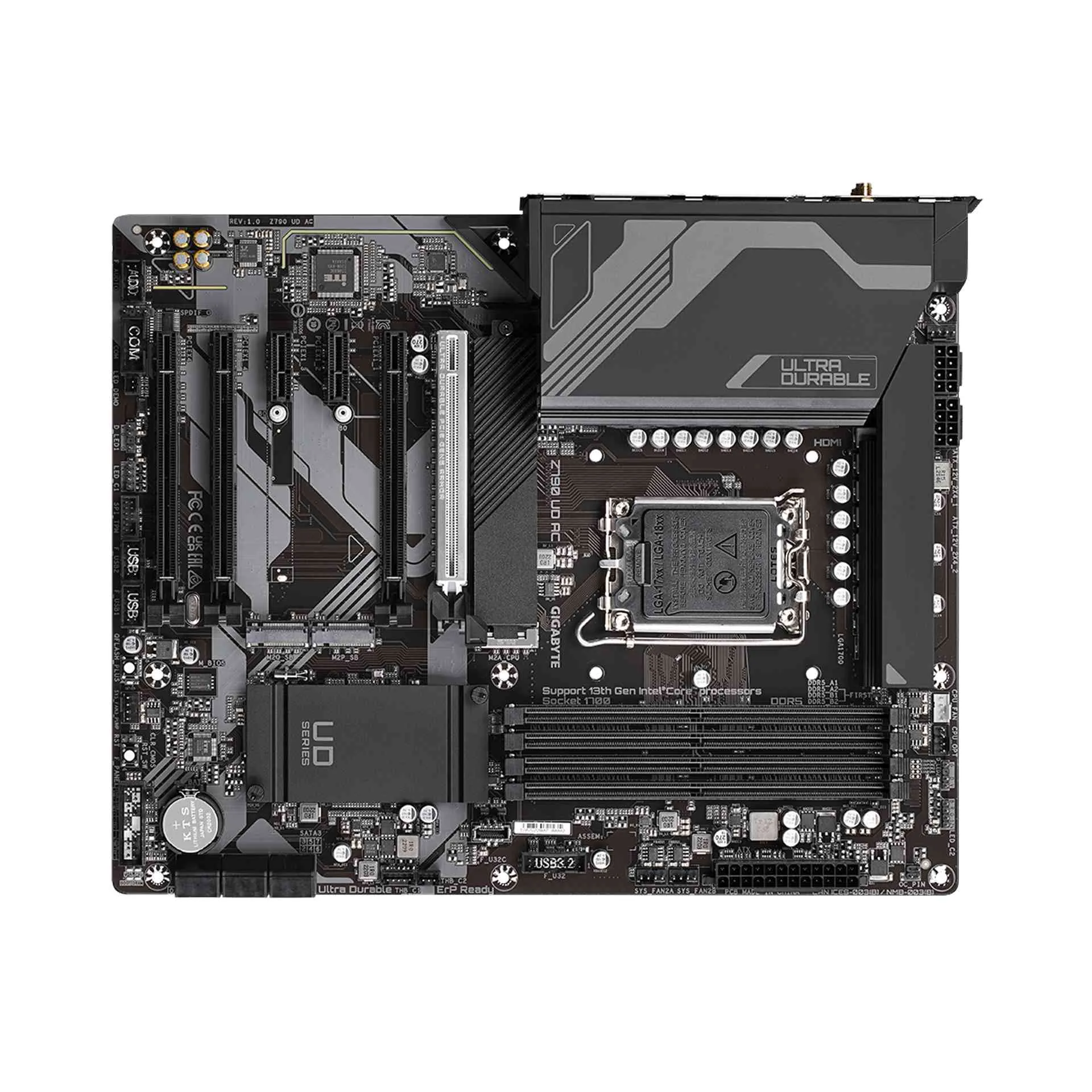

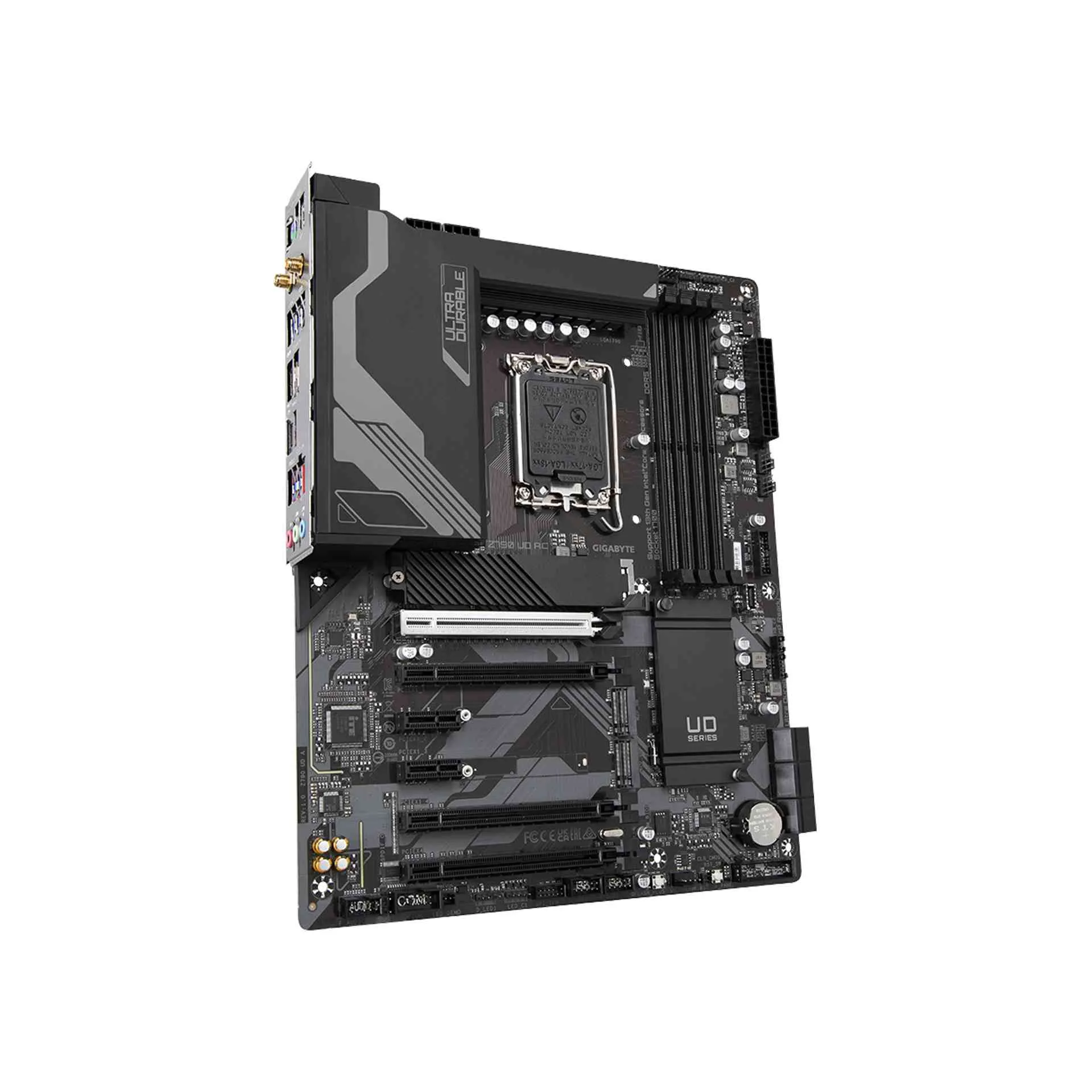

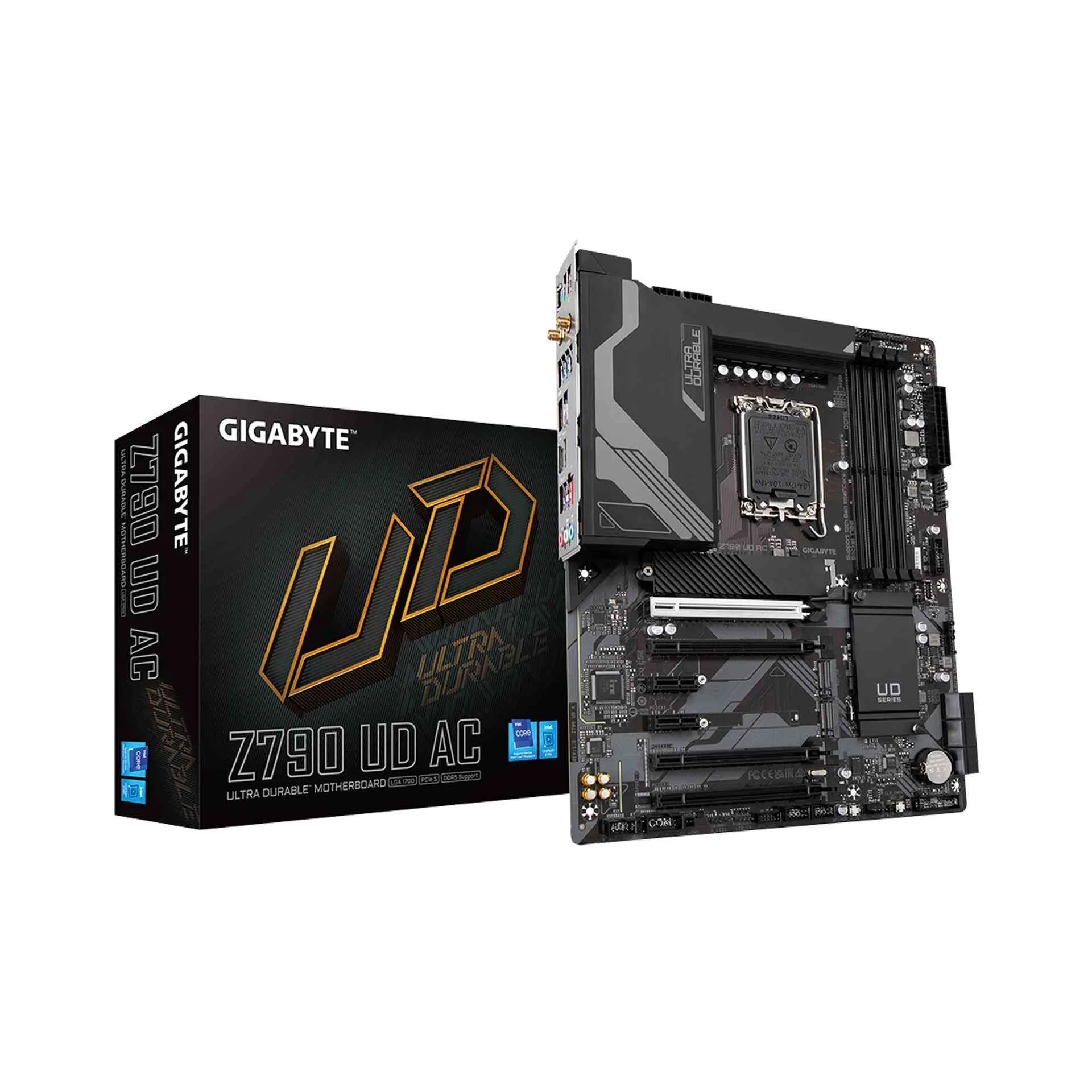

لوحة أم جيجابايت إنتل Z790 UD DDR5

المواصفات الرئيسية

• رقم الموديلGigaByte Intel Z790 UD AC DDR5 MotherBoardرقم الجزءZ790 UDشريحةIntel® Z790 Express Chipsetشكل الهيكلATX Form Factor; 30.5cm x 24.4cmتوافق المقبسLGA1700 socket: دعم للجيل الثالث عشر والثاني عشر من معالجات Intel® Core™ وPentium® Gold وCeleron® L3 cache يختلف حسب
• المعالجLANشريحة LAN من Realtek® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)الرسومياتمعالج الرسوميات المدمج - دعم Intel® HD
• Graphics: 1 x منفذ HDMI، يدعم دقة قصوى تبلغ 4096x2160@60 Hz* دعم إصدار HDMI 2.0 وHDCP 2.3. 1 x DisplayPort، يدعم دقة قصوى تبلغ 4096x2304@60 Hz* دعم إصدار DisplayPort 1.2 وHDCP 2.3 (قد تختلف مواصفات الرسوميات حسب دعم
• المعالج.)
• الذاكرةدعم DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 وحدات
• الذاكرة 4 x DDR5 DIMM sockets تدعم حتى 192 GB (48 GB سعة DIMM واحدة) من ذاكرة النظام بنية ذاكرة ثنائية القناة دعم وحدات DIMM غير المخزنة ECC 1Rx8/2Rx8 (تعمل في وضع غير ECC) دعم وحدات DIMM غير المخزنة غير ECC 1Rx8/2Rx8/1Rx16 دعم وحدات
• الذاكرة Extreme
• Memory Profile (XMP)توافق
• المعالج: 1 x موصل M.2 (Socket 3، مفتاح M، نوع 22110/2280 دعم SSD PCIe 4.0 x4/x2) (M2A_CPU) الشريحة: 2 x موصلات M.2 (Socket 3، مفتاح M، نوع 2280 دعم SSD PCIe 4.0 x4/x2) (M2Q_SB، M2P_SB) 6 x موصلات SATA 6Gb/s دعم RAID 0، RAID 1، RAID 5، وRAID 10 لأجهزة تخزين NVMe SSD دعم RAID 0، RAID 1، RAID 5، وRAID 10 لأجهزة تخزين SATAمنافذ I/O الخلفية1 x منفذ USB Type-C®، مع دعم USB 3.2 Gen 2x2 1 x منفذ USB 3.2 Gen 2 Type-A (أحمر) 4 x منافذ USB 3.2 Gen 1 4 x منافذ USB 2.0/1.1 1 x منفذ HDMI 2.0 1 x DisplayPort 1 x منفذ RJ-45 3 x مقابس صوتيةمنافذ USBالشريحة: 1 x منفذ USB Type-C® في اللوحة الخلفية، مع دعم USB 3.2 Gen 2x2 1 x منفذ USB Type-C® مع دعم USB 3.2 Gen 1، متاح من خلال رأس USB الداخلي 1 x منفذ USB 3.2 Gen 2 Type-A (أحمر) في اللوحة الخلفية 6 x منافذ USB 3.2 Gen 1 (4 منافذ في اللوحة الخلفية، 2 منافذ متاحة من خلال رأس USB الداخلي) الشريحة + 2 مراكز USB 2.0: 8 x منافذ USB 2.0/1.1 (4 منافذ في اللوحة الخلفية، 4 منافذ متاحة من خلال رؤوس USB الداخلية)فتحات التوسع
• المعالج: 1 x فتحة PCI Express x16، تدعم PCIe 5.0 وتعمل عند x16 (PCIEX16)* للحصول على أداء مثالي، إذا كان سيتم تثبيت بطاقة رسومات PCI Express واحدة فقط، تأكد من تثبيتها في فتحة PCIEX16. الشريحة: 1 x فتحة PCI Express x16، تدعم PCIe 4.0 وتعمل عند x4 (PCIEX4) 1 x فتحة PCI Express x16، تدعم PCIe 3.0 وتعمل عند x1 (PCIEX1_4) 2 x فتحات PCI Express x1، تدعم PCIe 3.0 وتعمل عند x1 (PCIEX1_2، PCIEX1_3) دعم لتقنية AMD CrossFire™ (PCIEX16 وPCIEX4)الصوتكوديك صوتي من Realtek® صوت عالي الدقة 2/4/5.1/7.1 قناة* يمكنك تغيير وظيفة مقبس الصوت باستخدام برنامج الصوت. لتكوين صوت 7.1 قناة، الوصول إلى برنامج الصوت لإعدادات الصوت. دعم S/PDIF Outموصلات I/O الداخلية1 x موصل طاقة رئيسي ATX 24-pin 2 x موصلات طاقة ATX 12V 8-pin 1 x رأس مروحة
• المعالج 1 x رأس مروحة تبريد مائي للمعالج 3 x رؤوس مروحة النظام 1 x رأس مروحة النظام/مضخة تبريد مائي 2 x رؤوس شريط LED قابلة للتوجيه 2 x رؤوس شريط LED RGB 3 x موصلات M.2 Socket 3 6 x موصلات SATA 6Gb/s 1 x رأس لوحة أمامية 1 x رأس صوت اللوحة الأمامية 1 x رأس S/PDIF Out 1 x رأس USB Type-C®، مع دعم USB 3.2 Gen 1 1 x رأس USB 3.2 Gen 1 2 x رؤوس USB 2.0/1.1 1 x رأس منفذ تسلسلي 2 x موصلات بطاقة Thunderbolt™ الإضافية 1 x رأس وحدة النظام الموثوق (للوحدة GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 فقط) 1 x زر إعادة تعيين 1 x زر Q-Flash Plus 1 x جسر إعادة تعيين 1 x جسر Clear CMOSميزات خاصةمقبس Intel® LGA 1700: دعم معالجات الجيل الثالث عشر والثاني عشر أداء لا مثيل له: حل VRM رقمي بتقنية 16*+1+1 مراحل ذاكرة DDR5 ثنائية القناة: 4*SMD DIMMs مع دعم وحدات
• الذاكرة XMP 3.0 تخزين من الجيل التالي: 3*موصلات M.2 PCIe 4.0 x4 تصميم حراري متقدم وحماية حرارية M.2: لضمان استقرار طاقة VRM وأداء SSD M.2 EZ-Latch: فتحة PCIe 5.0 x16 مع تصميم سريع الإطلاق وبدون براغي شبكات سريعة: LAN بسرعة 2.5GbE اتصال موسع: DP، HDMI، USB-C® أمامي بسرعة 5Gb/s، USB-C® خلفي بسرعة 20Gb/s Smart Fan 6: ميزات متعددة من مستشعرات الحرارة، ورؤوس مروحة هجينة مع FAN STOP Q-Flash Plus: تحديث BIOS بدون تثبيت
• المعالج و
• الذاكرة وبطاقة الرسومات* تصميم طاقة متوازي 8+8 مراحلوحدة التحكم I/Oشريحة وحدة التحكم I/O من iTE®مراقبة الأجهزةكشف الجهد كشف درجة الحرارة كشف سرعة المروحة كشف معدل تدفق التبريد المائي تحذير فشل المروحة التحكم في سرعة المروحة* يعتمد دعم وظيفة التحكم في سرعة المروحة (المضخة) على المروحة (المضخة) التي تقوم بتثبيتها.BIOS1 x فلاش 256 Mbit استخدام BIOS AMI UEFI المرخص PnP 1.0a، DMI 2.7، WfM 2.0، SM BIOS 2.7، ACPI 5.0
